產品應用：

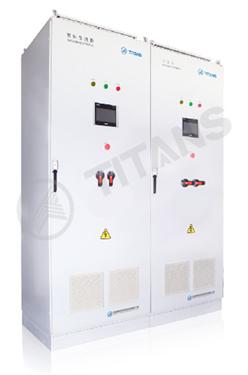

儲能變流器(Power Conversion System，簡稱PCS)，它是連接于電池系統與電網(和/或負荷)之間的實現電能雙向轉換的裝置，具有調峰、填谷、調頻、調相、事故備用等多種用途。它能控制蓄電池的充電和放電過程，進行交直流能量的變換，在無電網情況下可以直接為交流負荷供電。
產品組成及特點:
PCS主要由IGBT變流裝置、軟啟動器、隔離變壓器、保護裝置、控制器等組成。PCS控制器通過通訊接收后臺控制指令，根據功率指令的符號及大小控制變流器，對電池進行充電或放電，實現對電網有功功率及無功功率的調節。 同時PCS 可通過CAN接口與BMS通訊、干接點傳輸等方式，獲取電池組狀態信息，可實現對電池的保護性充放電，確保電池運行安全。
技術指標：
|
直
流
側 |
型 號 |
TPCS系列 |
|
電壓范圍（Vdc） |
600~800 |
|
額定功率(kVA) |
100 |
|
充/放電穩壓精度 |
≤1% |
|
充/放電穩流精度 |
≤1.0% |
|
紋波系數 |
≤0.5% |
|
交
流
側 |
交流相數 |
三相四線制（R+S+T+PE）
或三相五線制（R+S+T+N+PE） |
|
額定功率（kVA） |
100 |
|
并網充放電 |
交流電壓（Vac） |
211~264Vac 或 422~528Vac |
|
允許頻率范圍（Hz） |
59.3~60.5 |
|
總電流諧波畸變率 |
＜5%（半載以上） |
|
充電功率因數 |
≥0.99（半載以上） |
|
放電輸出功率因數 |
-1.0~1.0 |
|
離網運行 |
交流電壓（Vac） |
211~264Vac 或422~528Vac |
|
輸出電壓失真度 |
＜±3%（額定線性負載） |
|
額定輸出頻率（Hz） |
59.3~60.5 |
|
動態負載電壓瞬變 |
10%以內（阻性負載0到100%躍變） |
|
交流過載能力 |
110% ，過載30分鐘 |
|
效率 |
≥92%（半載以上，含變壓器） |
|
功
能 |
反孤島效應檢測 |
具備主動、被動式孤島檢測 |
|
顯示 |
彩色觸摸屏 |
|
通信方式 |
RS485/CAN /以太網接口任選 |
|
一
般
參
數 |
冷卻方式 |
風冷 |
|
噪音 |
≤ 65dB |
|
防護等級 |
IP20 |
|
安裝環境 |
室內 |
|
安全指標 |
符合行業相關標準 |
