總體介紹

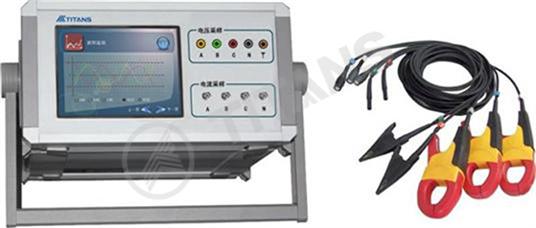

TTPQ-BX/A（B）是珠海泰坦科技股份有限公司利用進口元件為核心測量單元研制的便攜式電能質量分析儀。設備集實時監測、諧波分析、波形采樣與電壓上沖/下陷記錄、閃變監測、電壓不平衡度測量、波形的暫態捕捉、事件記錄、測量、控制等多功能為一體的高端電能質
量監控分析儀器。
應用于電網各電壓等級電能質量監測的便攜式設備。
主要監測功能及特點
1)滿足國家標準及歐洲 EN50160 等多項標準；
2)每周波采樣 512 點，255 次諧波、畸變率分析；可選最高1024 點采樣，諧波分析次數高達511次；
3)三相電壓電流不平衡度分析；
4)電壓偏差、頻率偏差；
5)電壓/電流零序、正序、負序分量以及相角，接地電流監測；
6)電壓波動及閃變(Pst 和Plt)測量，滿足IEC61000-4-15；
7)諧波電能測量：可以從 2～255 次中任意選出5個諧波進行諧波電能的計量；
8)電壓上沖、下陷以及短時電壓中斷瞬態波形記錄；
9)每周波二次的高速記錄電壓、電流、功率、頻率波動過程；
10)連續 10 次256 點波形記錄，并有10 秒鐘長時間記錄沖擊負荷的電壓和電流包絡線；
11)65 組電能質量參數超標設定及函數邏輯功能設定觸發條件；
12)測量一回線路或設備三相電量：U、I、P、Q、CosΦ、kWh、kVARh、f。
